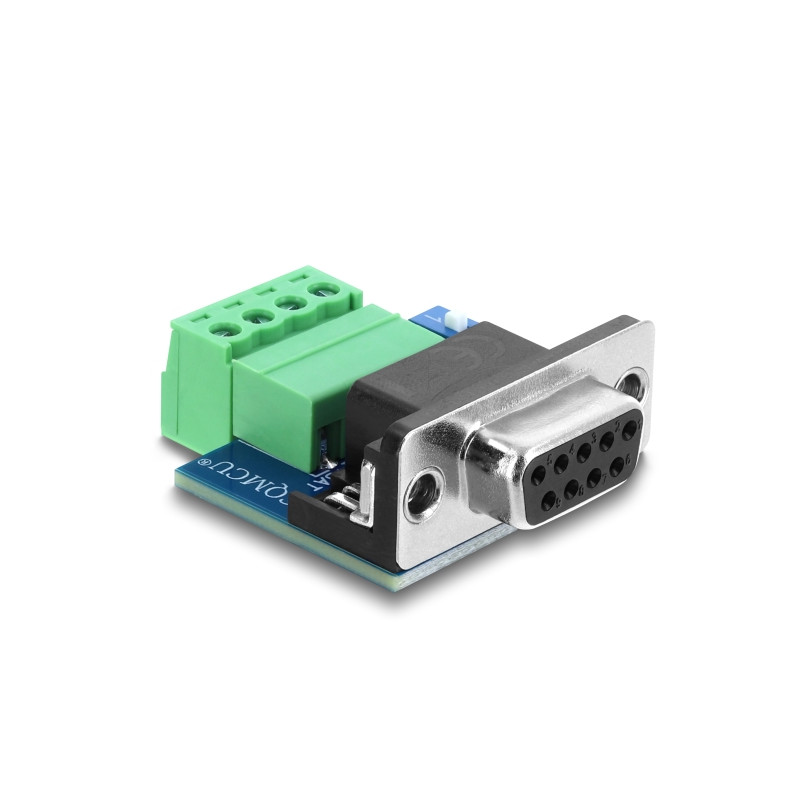

Delock D-Sub 9 Pin Buchse zu 4 Pin Terminalblock Adapter mit DIP-Schalter und 120 Ohm Abschlusswiderstand für CAN / LIN
Price:
€9.38
Tax included
Dieser Adapter von Delock eignet sich ideal für Testaufbauten, Diagnoseanwendungen, Entwicklungsumgebungen und den Anschluss an kompatible KVASER Ports. Am Terminalblock lassen sich Litzen mit abisolierten Enden anschließen. Über den vorhandenen DIP-Schalter kann bei Bedarf ein 120-Ohm Abschlusswiderstand zugeschaltet werden. Dieser ist zwischen Pin 2 (CAN L) und Pin 7 (CAN H) geschaltet.
Description
Dieser Adapter von Delock eignet sich ideal für Testaufbauten, Diagnoseanwendungen, Entwicklungsumgebungen und den Anschluss an kompatible KVASER Ports. Am Terminalblock lassen sich Litzen mit abisolierten Enden anschließen. Über den vorhandenen DIP-Schalter kann bei Bedarf ein 120-Ohm Abschlusswiderstand zugeschaltet werden. Dieser ist zwischen Pin 2 (CAN L) und Pin 7 (CAN H) geschaltet.
Specification
• Anschlüsse:
1 x D-Sub 9 Pin Buchse
1 x 4 Pin Terminalblock
• Rastermaß: 3,81 mm
• Verwendbar für einen Drahtquerschnitt von 22 bis 18 AWG
• Geeignet für KVASER Ports
• Abschlusswiderstand: 120 Ohm, per DIP-Schalter zuschaltbar
• Pinbelegung:
Pin 1 - Pin 2 Can L
Pin 2 - Pin 7 Can H / LIN
Pin 3 - Pin 3 / 5 / 6 GND
Pin 4 - Pin 9 VBAT
• Maße (LxBxH): ca. 37 x 28 x 16 mm
System requirements
Package content
• Adapter
Dieser Adapter von Delock eignet sich ideal für Testaufbauten, Diagnoseanwendungen, Entwicklungsumgebungen und den Anschluss an kompatible KVASER Ports. Am Terminalblock lassen sich Litzen mit abisolierten Enden anschließen. Über den vorhandenen DIP-Schalter kann bei Bedarf ein 120-Ohm Abschlusswiderstand zugeschaltet werden. Dieser ist zwischen Pin 2 (CAN L) und Pin 7 (CAN H) geschaltet.
Specification
• Anschlüsse:
1 x D-Sub 9 Pin Buchse
1 x 4 Pin Terminalblock
• Rastermaß: 3,81 mm
• Verwendbar für einen Drahtquerschnitt von 22 bis 18 AWG
• Geeignet für KVASER Ports
• Abschlusswiderstand: 120 Ohm, per DIP-Schalter zuschaltbar
• Pinbelegung:
Pin 1 - Pin 2 Can L
Pin 2 - Pin 7 Can H / LIN
Pin 3 - Pin 3 / 5 / 6 GND
Pin 4 - Pin 9 VBAT
• Maße (LxBxH): ca. 37 x 28 x 16 mm
System requirements
Package content
• Adapter
