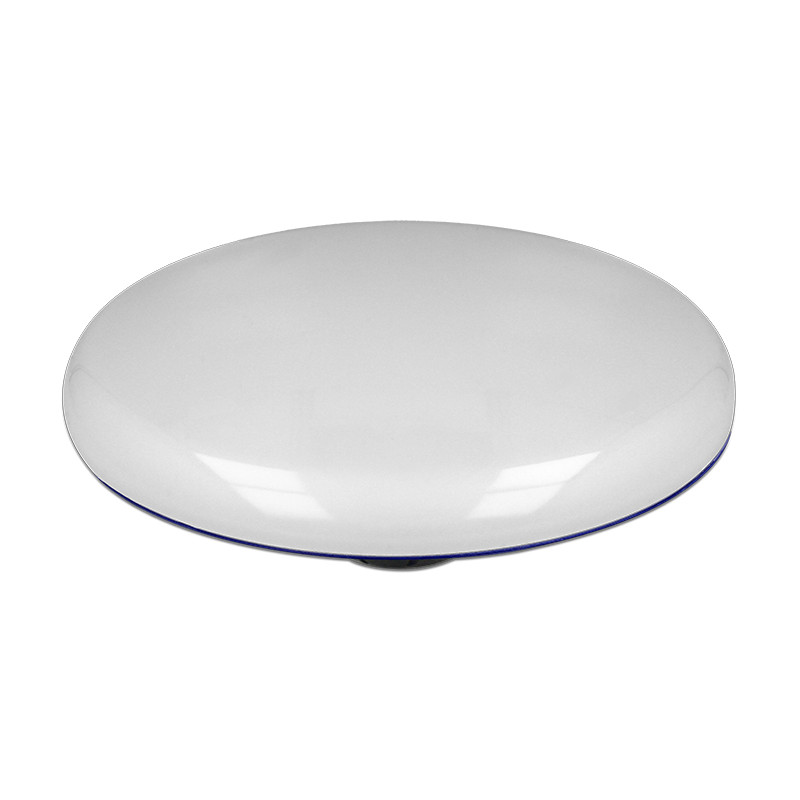

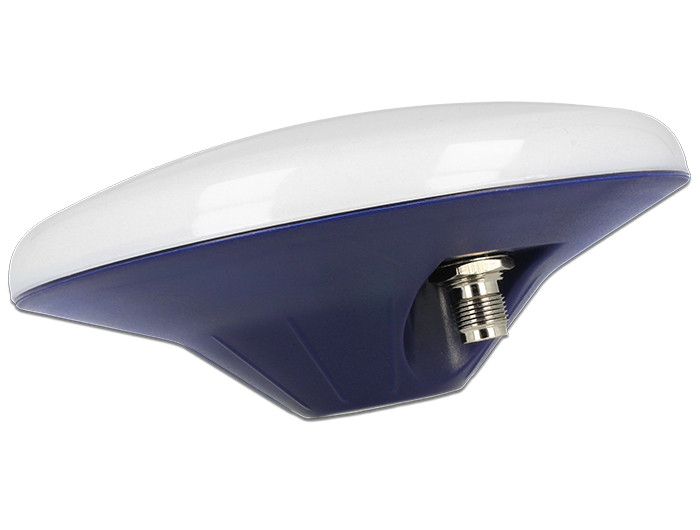

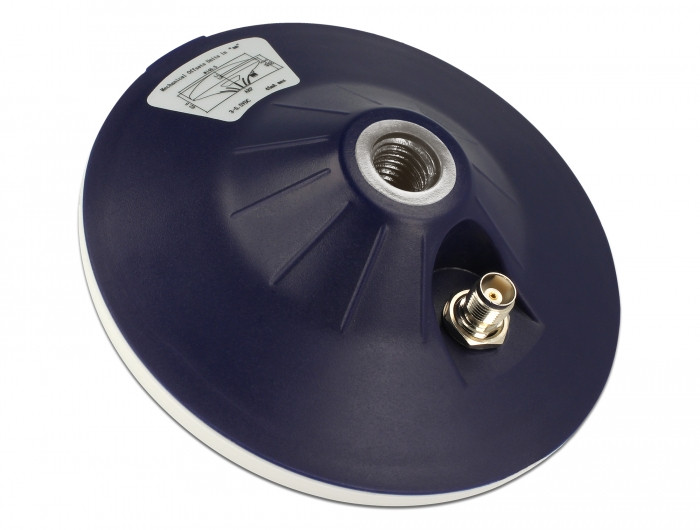

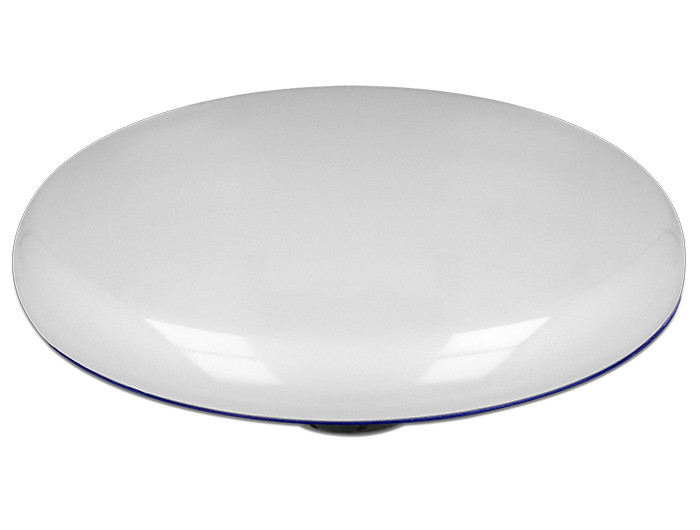

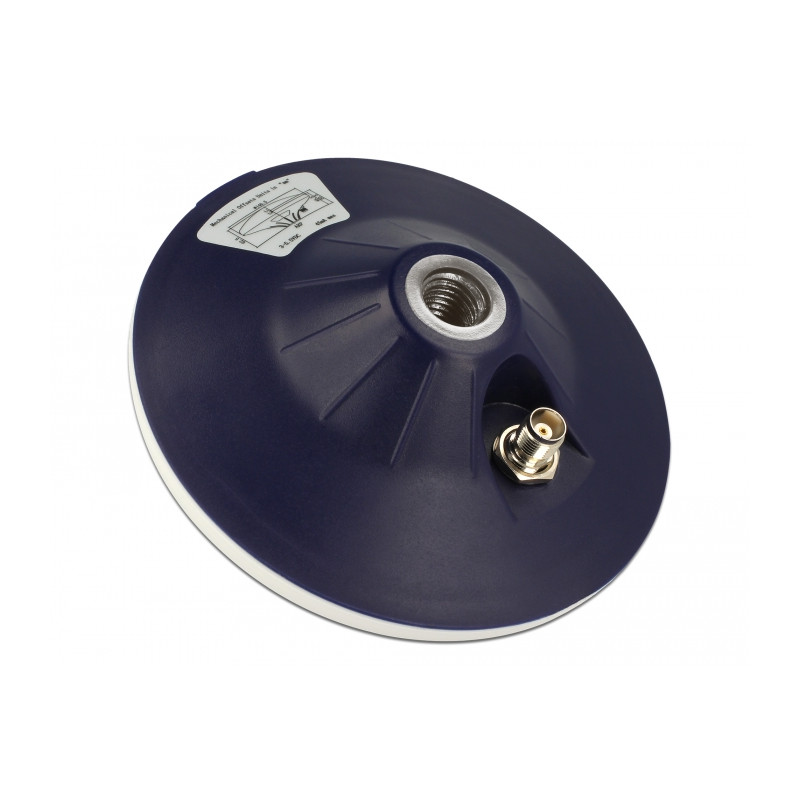

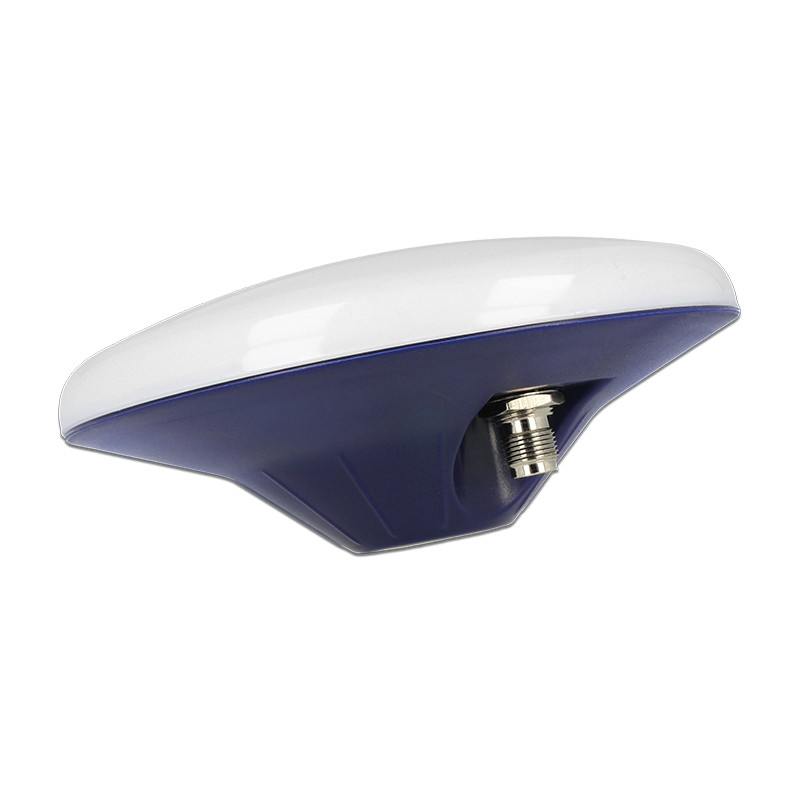

Navilock NL-60560M quad feed GNSS BEIDOU GALILEO GLONASS GPS TNC Antenne outdoor

Description
Diese hochpräzise Antenne von Navilock empfängt an GNSS Geräten die Signale der BEIDOU, GALILEO, GLONASS und GPS Satelliten gleichzeitig.

Specification
• Anschlüsse: 1 x TNC Buchse
• GNSS:
Frequenzbereich:
BEIDOU: B1, 1,561098 GHz / B2, 1,20714 GHz / B3, 1,26852 GHz
GALILEO: E1, 1,5754200 GHz / E5b, 1,20714 GHz / E6, 1,27875 GHz
GLONASS: G1, 1,6020000 - 1,6188750 GHz / G2, 1,2460000 - 1,2617500 GHz
GPS: L1, 1,5754200 GHz / L2, 1,2276 GHz
Gewinn: 5 dBic
PZV Phasenzentrumsvariation: +/- 2 mm
Elliptizität: < 3 dB
Öffnungswinkel: 360°
VSWR: 1,5
Polarisation: RHCP
Antennentyp: quad feed patch
• LNA:
Frequenzbereich:
BEIDOU: B1, 1,561098 GHz / B2, 1,20714 GHz / B3, 1,26852 GHz
GALILEO: E1, 1,5754200 GHz / E5b, 1,20714 GHz / E6, 1,27875 GHz
GLONASS: G1, 1,6025625 - 1,6155000 GHz / G2, 1,2429375 - 1,2516875 GHz
GPS: L1, 1,5754200 GHz / L2, 1,2276 GHz
Betriebsspannung: 3,0 - 5,5 V
Gewinn: 40 dB
Durchlassbereich Abweichung: +/- 1 dB
Rauschzahl: < 1,5 dB
Stromaufnahme: 45 mA
VSWR: 2
• Impedanz: 50 Ohm
• Montageart: Stativmontage
• Gewindetyp: UNC 11, 5/8"
• Gehäusefarbe: blau / weiß
• Gehäusematerial: ABS
• Schutzart: IP67 mit Ausnahme der Belüftungsöffnung im Gewindegang
• Geeignet für Außenbereich: ja
• Betriebstemperatur: -40 °C ~ 80 °C
• Durchmesser: 146,5 mm
• Höhe: 62,5 mm

System requirements


Package content
• Quadfeed Antenne
