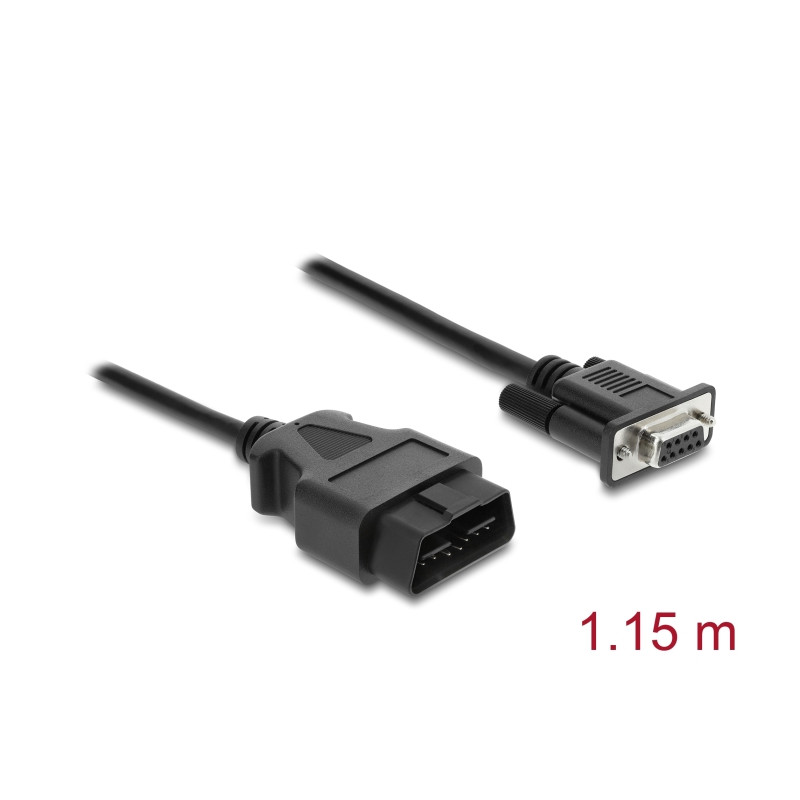

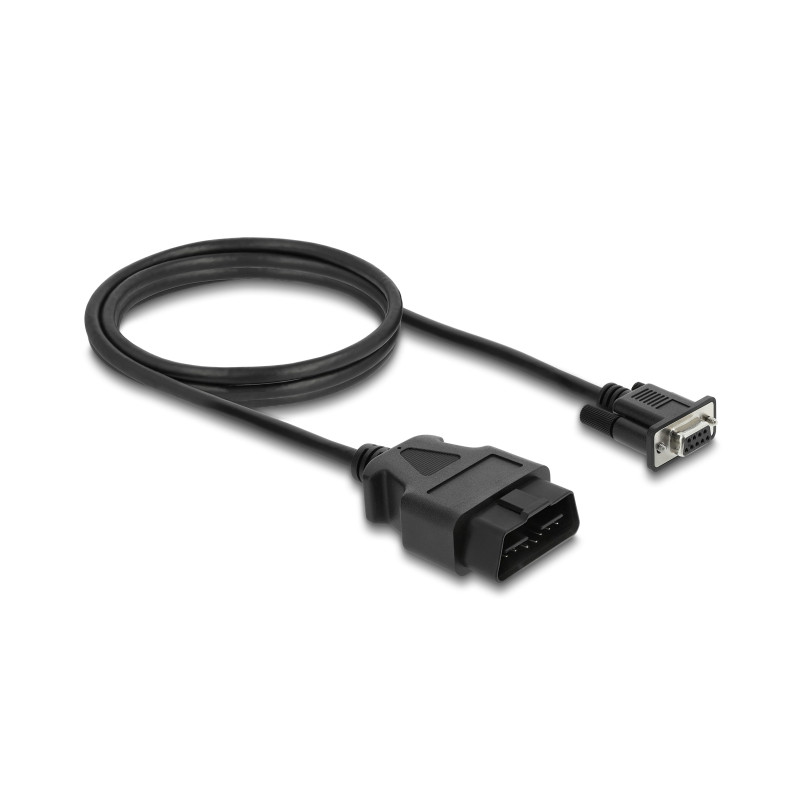

Delock Adapterkabel OBD-2 Stecker auf Sub-D 9 Pin Buchse mit Schrauben 1,15 m

Description
Das OBD-2 Standardkabel von Delock ermöglicht den Anschluss von Datenlogger und Diagnosegerät etc. an Fahrzeugen mit On-Board-Diagnose-Anschluss. Mögliche Anwendungen sind z. B. die Fahrzeugüberwachung oder das Auslesen und Zurücksetzen des Fehlerspeichers über die Bus-Systeme CAN Bus, J1850 Bus sowie die K/L-Leitungen.

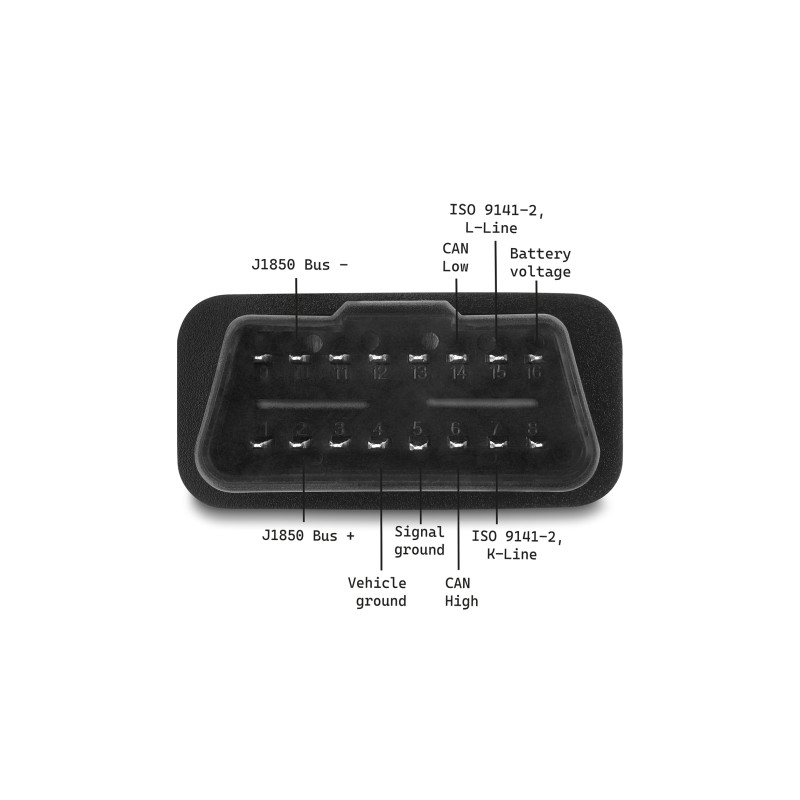

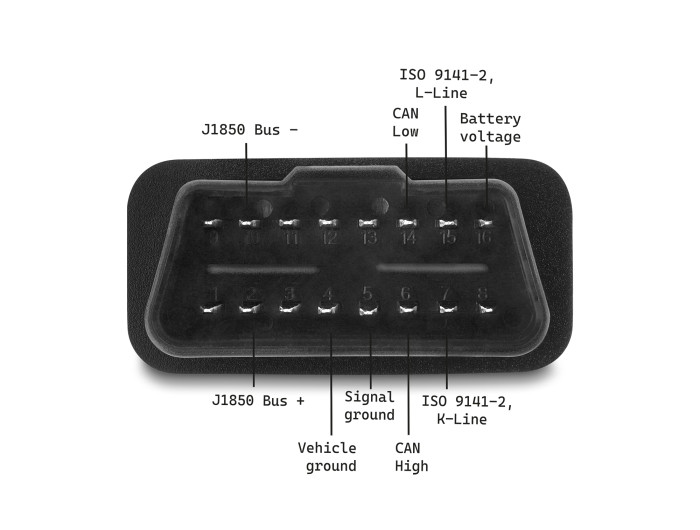

Pinbelegung

Sub-D 9 Pin	OBD-II (Typ B)	SAE J1962 / ISO 15031-3
1	5	Signal-Masse
2	4	Fahrzeug-Masse
3	6	CAN High
5	14	CAN Low
4	7	ISO 9141-2, K-Leitung
8	15	ISO 9141-2, L-Leitung
6	10	J1850 Bus -
7	2	J1850 Bus +
9	16	Batterie-Spannung

Hinweis
Das Kabel ist nicht für die RS-232 Computerschnittstelle geeignet.

Specification
• Anschlüsse:
1 x OBD-2 Typ B Stecker
1 x Seriell D-Sub 9 Buchse mit Schrauben
• Isolation: PVC
• Drahtquerschnitt: 24 AWG
• Kabeldurchmesser: ca. 6,5 mm
• Kabeltyp: UL AWM 2464 VW-1 Flame Test
• Farbe: schwarz
• Schraubentyp: #4-40 UNC
• Betriebstemperatur: -20 °C ~ 80 °C
• Kabellänge inkl. Anschlüsse: ca. 1,15 m

System requirements


Package content
• OBD-2 (Typ B) Kabel
